產品別稱：   電子式小信號源、  電子式互感器模擬信號源、 一二次融合電子式互感器模擬信號源

一 、主要功能和特點

1、八路小電壓、相位、功率、功率因數和頻率均為高精度、高穩定度標準信號輸出，軟件閉環。

2、輸出的小電壓信號，符合國網《12KV一二次融合柱上斷路器檢測大綱》要求，以及2021版的《12千伏一二次融合柱上斷路器及配電自動化終端（FTU）標準化設計方案》要求。

3、電壓、相位的調節，可同時針對四相或任一相進行。

4、各相之間的相位均可360°調節。

5、三相四線/三相三線，正相序/負相序四種狀態可任意組合輸出。

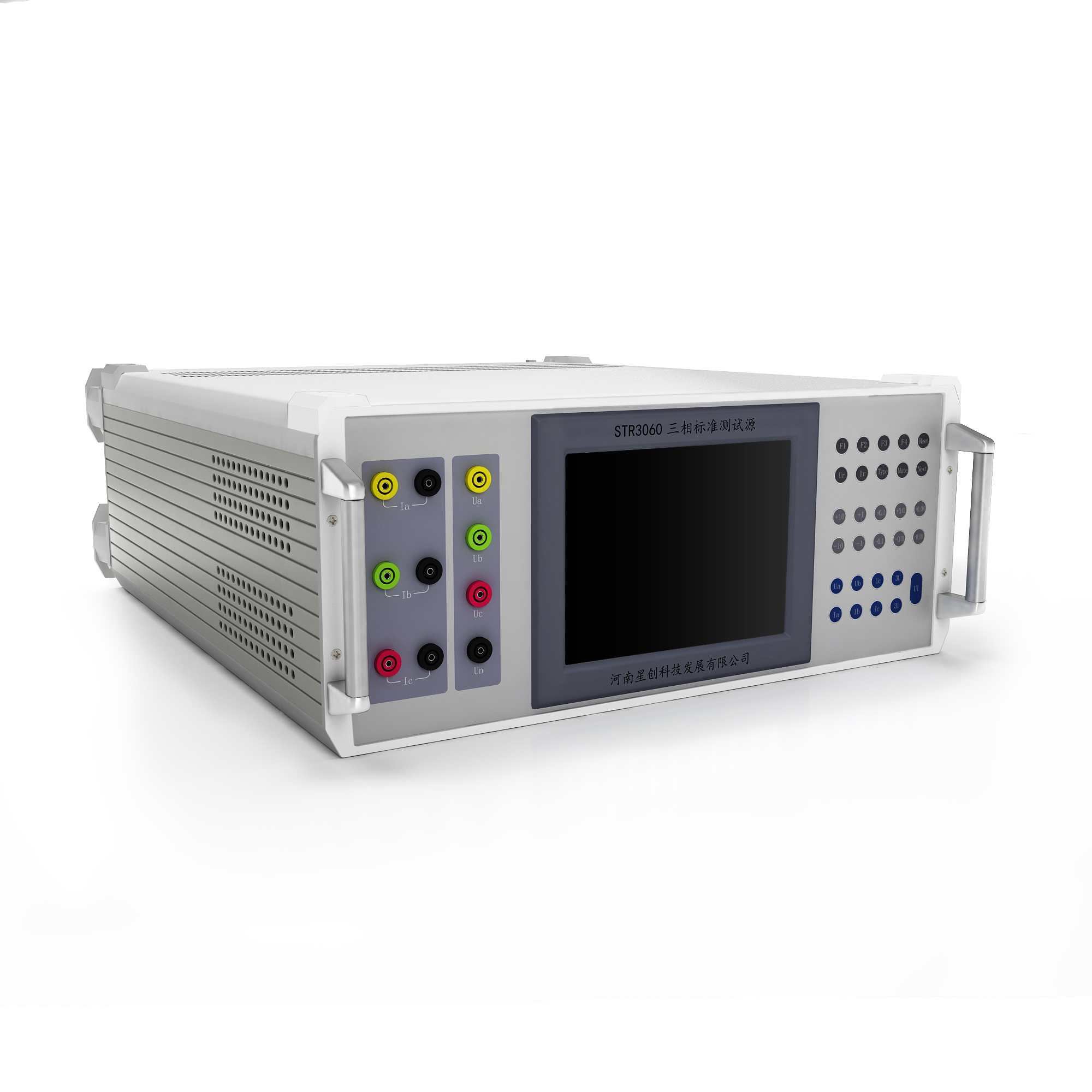

6、采用800×600大屏幕可觸摸液晶顯示屏，可實時顯示40種電參數。

7、觸摸屏上，以及前面板上均配置有操作按鍵，所有按鍵，一目了然。電壓、功率因數設有常用試驗點，一鍵到位，操作起來方便快捷。

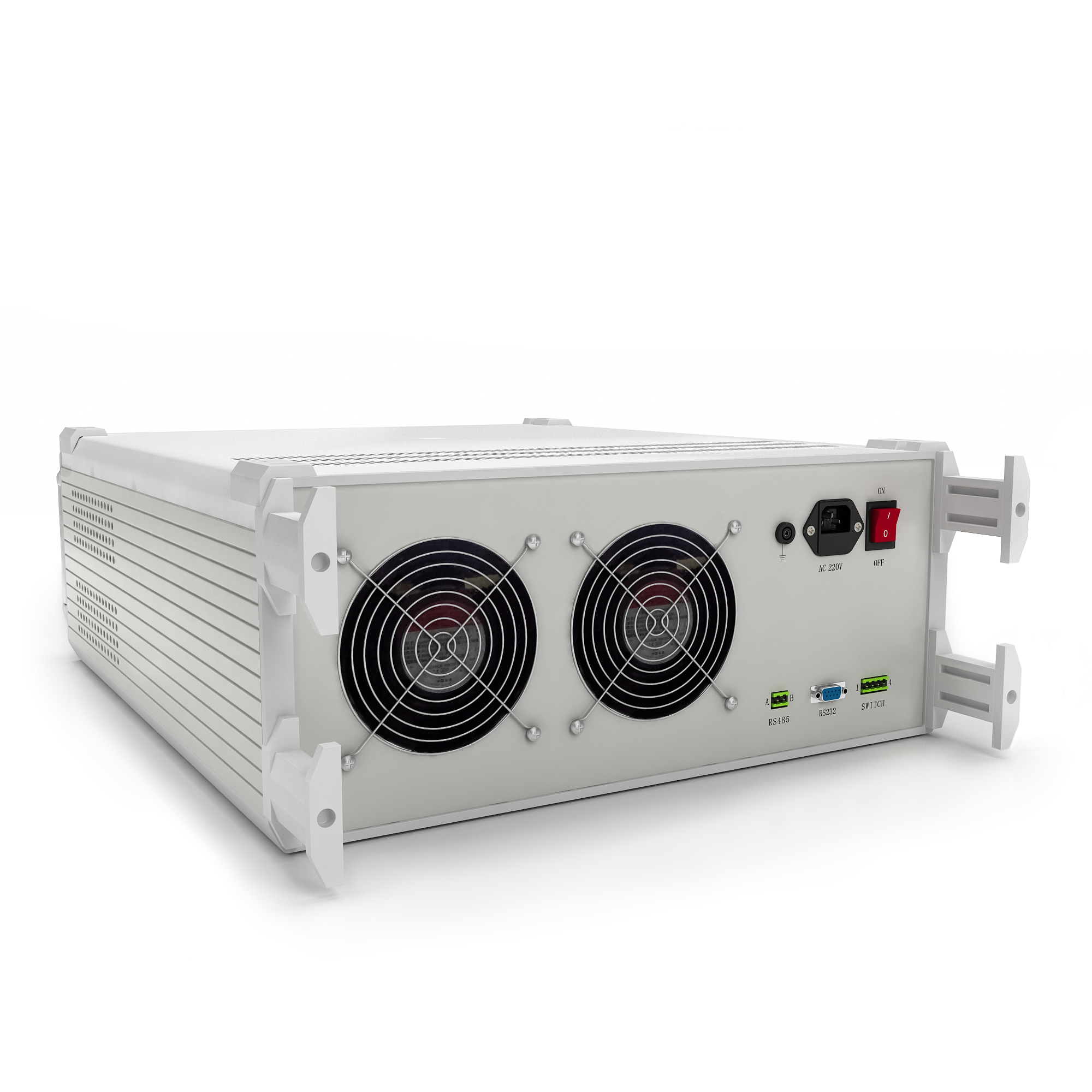

8、儀器配備RS485接口和RS232接口，可以通過上位機進行整機操作。儀器配備有MODBUS—RTU協議，方便用戶進行二次開發。

9、當電壓短路或接線錯誤時，可自動停止輸出并伴有聲光報警。

二、 主要技術指標

1、交流電壓輸出

電壓量程：10V、2V、0.2V；

調節范圍：10V量程：(0-100)%RG

其它量程：(0-120)%RG     調節細度：0.01%RG

準確度：0.05%(10-120)%RG           穩定度：≤0.02%/2min

每相最大輸出電流：20mA             失真度：≤0.3%（非容性負載）

2、有功功率

準確度： 0.05%RG           穩定度： 0.02%RG/2min

3、相位

調節范圍:  0°～359.99°   調節細度： 0.01°

準確度： 0.02°

4、頻率

調節范圍： 30Hz～70Hz；   調節細度： 0.001Hz

準確度： 0.005Hz

5、功率因數

調節范圍： -1～0～+1       調節細度： 0.001

準確度： 0.001

6、環境條件

工作環境溫度： 0℃～40℃

相對濕度： ≤85%

     工作電源： AC220V±15%，最大功耗150VA

7、外觀尺寸及重量

外觀尺寸：450mm×520mm×178mm

重量： 10Kg
